◉ Points clés

Le Modèle Conceptuel de Données (MCD) crée un plan visuel de votre projet informatique. Il montre comment les différentes parties fonctionnent ensemble, comme les livres, lecteurs et emprunts dans une bibliothèque. Simple à comprendre, il aide à construire des applications qui fonctionnent.

Qu’est-ce qu’un modèle conceptuel de données (MCD) ?

Le MCD est une représentation visuelle et abstraite des données d’un système d’information. Il identifie les entités (objets comme “Client” ou “Produit”), leurs attributs (propriétés comme “Nom” ou “Prix”), et les relations entre entités (ex. : un Client achète un Produit). C’est la première étape de la modélisation avant de passer à un modèle logique ou physique.

Quelles sont les étapes pour créer un MCD ?

Recueillir les besoins : Interviewez les parties prenantes pour lister les entités et leurs attributs.
Identifier les entités : Définissez les objets clés (ex. : “Employé”, “Projet”).
Définir les attributs : Ajoutez des propriétés (ex. : “ID”, “Nom”, “Date”).
Établir les relations : Reliez les entités avec des cardinalités (1:1, 1:N, N:N).
Vérifier la cohérence : Assurez-vous que le modèle reflète les flux de données.
Valider : Présentez le schéma aux utilisateurs pour confirmation.

Quels sont les éléments constitutifs d’un modèle conceptuel de données ?

La mise en place de cette méthode est constituée par les éléments suivants :

🔧 Élément	📖 Définition	🎨 Représentation	💡 Exemple
Entité	Objet du monde réel ou concept principal à modéliser.	Rectangle contenant le nom de l’entité.	“Client”, “Produit”, “Commande”
Attribut	Propriété ou information liée à une entité.	Ovale ou cercle attaché à l’entité.	“Email” (Client), “Prix” (Produit)
Relation	Lien sémantique entre deux entités.	Ligne connectant les rectangles, souvent nommée.	“passe” entre Client → Commande
Cardinalité	Indique le nombre d’occurrences entre entités.	1..1, 1..N, N..N près des extrémités de la relation.	1 Client — N Commandes
Clé primaire	Identifiant unique garantissant l’unicité d’une entité.	Soulignée ou marquée “PK” dans l’entité.	“ID_Client”, “ID_Commande”
Exemple de schéma	Mise en pratique combinant tous les éléments.	Rectangle “Client” —ligne— “Commande” (1:N), attributs/PK inclus.	Client(ID_Client, Nom, Email) —passe(1:N)— Commande(ID_Commande, Date, Montant)

Pourquoi réaliser un MCD ?

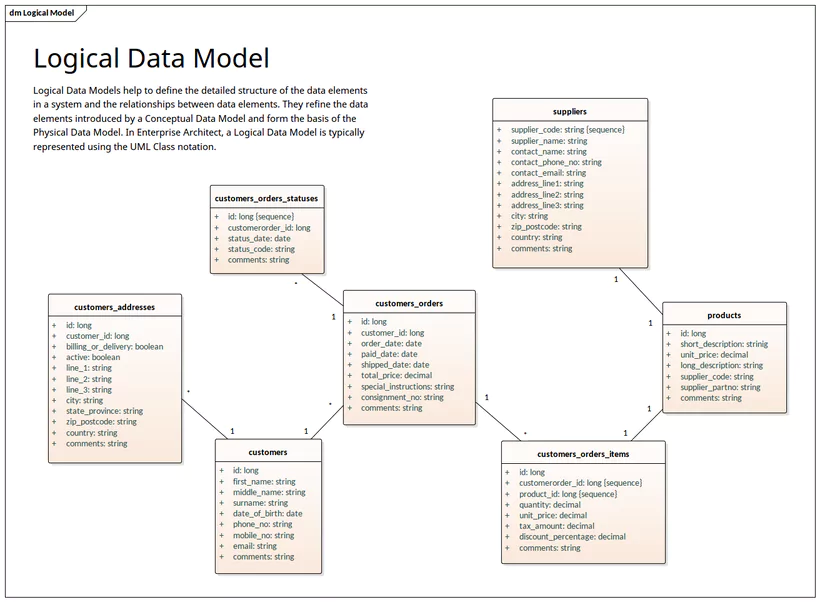

Rôle stratégique du modèle conceptuel des données

Le MCD vous aide à :

Visualiser vos données : Montrer tous les éléments importants de votre projet
Parler le même langage : Faciliter les discussions entre tous les participants
Éviter les erreurs : Repérer les problèmes avant de créer l'application
Économiser du temps : Faire les bons choix dès le début"

Étapes pour créer un MCD efficace

Comprendre les besoins : Collaborer avec les parties prenantes (métier, développeurs, utilisateurs finaux).
Définir les entités et attributs : Structurer les données principales et leurs caractéristiques.
Établir les relations : Connecter les entités en posant les bonnes questions sur leurs interactions.
Choisir un outil : Utiliser des outils comme Lucidchart, DBDesigner ou MySQL Workbench.
Valider et ajuster : Présenter le modèle aux équipes, recueillir les retours et finaliser.

Comparaison du MCD avec d’autres modèles

La modélisation conceptuelle des données ne se limite pas à la mise en œuvre d'un schéma comme le MCD.

Pour mieux comprendre son rôle, il est important de le comparer aux autres modèles de données utilisés dans la conception des systèmes d'information.

Différences entre MCD, MLD et MPD

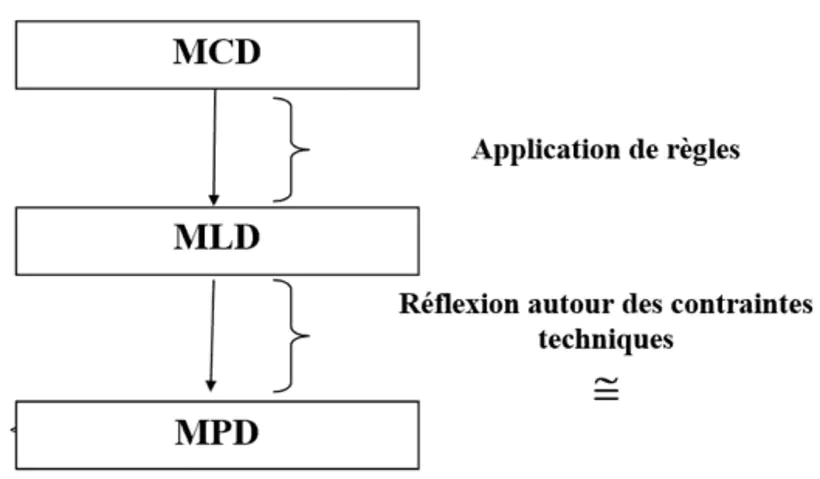

présentation de la relation entre MCD, MLD et MPD

MCD (Modèle Conceptuel de Données) :
- Représentation abstraite des données.
- Indépendant des contraintes techniques.
- Axé sur la compréhension métier et les relations entre les entités.
MLD (Modèle Logique des Données) :
- Traduction du MCD en un modèle logique qui intègre les règles spécifiques du SGBD (Système de Gestion de Base de Données).
- Prend en compte les contraintes de normalisation et de cohérence des données.
MPD (Modèle Physique des Données) :
- Implémentation technique dans une base de données réelle.
- Décrit les types de données, les index, et les structures physiques (ex. : tables, colonnes, types).

Comparaison avec le MCT (Modèle Conceptuel des Traitements)

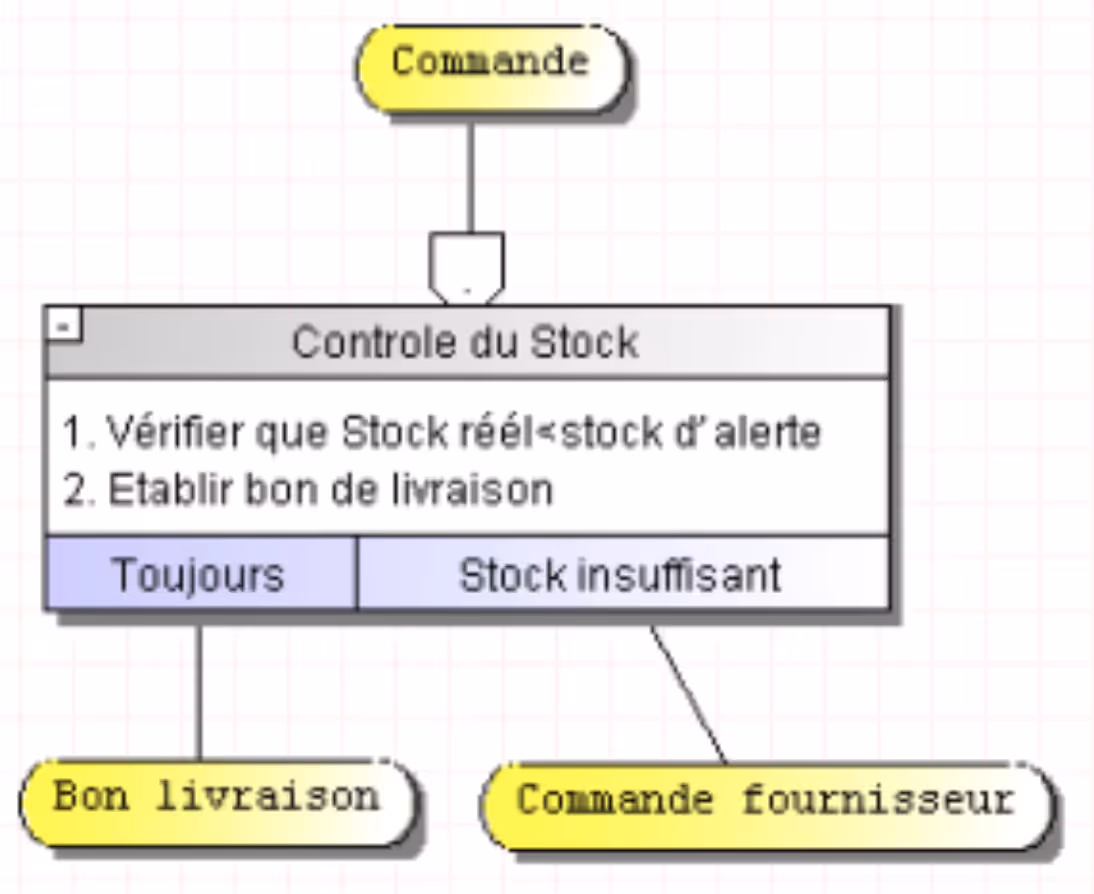

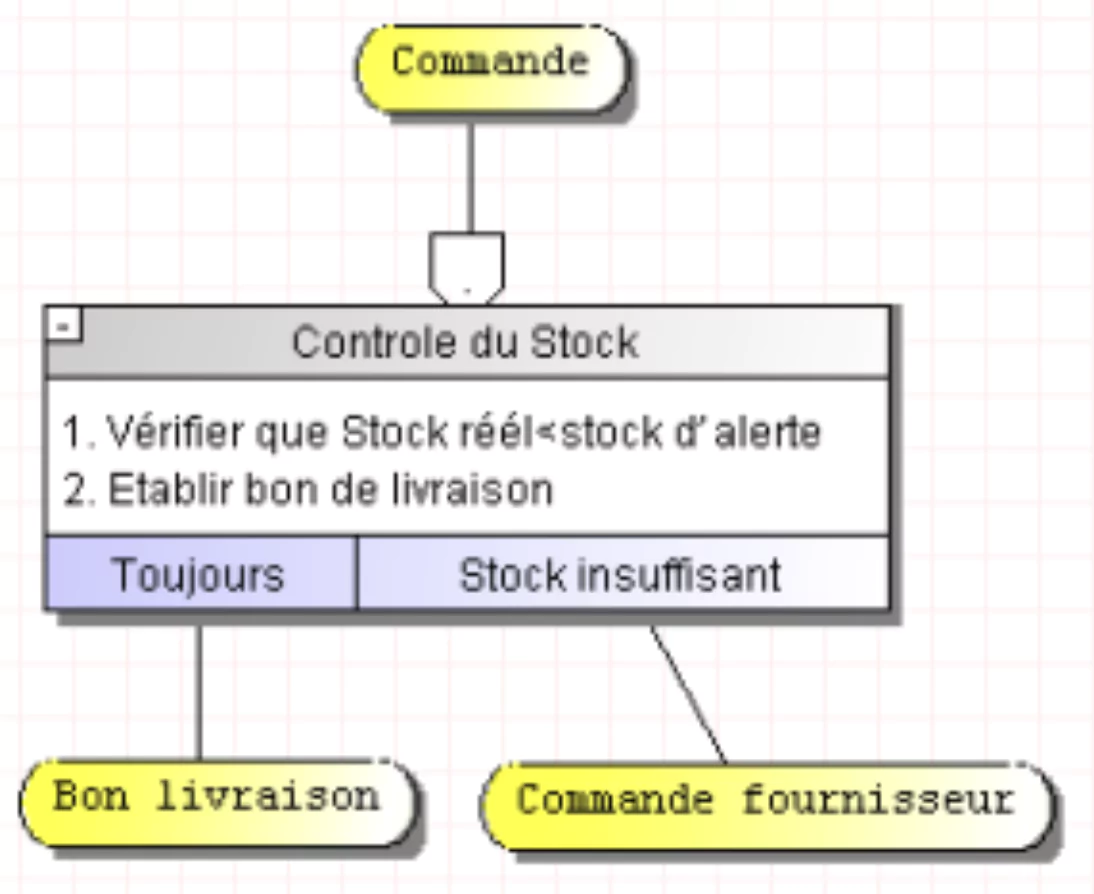

comparaison du MCT et du MCD — Source : geainfolemans.github.io

MCD (Modèle Conceptuel des Données) : C’est comme une carte qui montre "quoi" on a dans un projet, c’est-à-dire toutes les informations ou objets importants, comme "Client" ou "Commande".
MCT (Modèle Conceptuel des Traitements) : C’est une carte qui explique "comment" ces informations sont utilisées ou traitées, comme les étapes pour qu’un "Client" fasse une "Commande".

Exemple simple : Le MCD liste qui sont les clients et leurs commandes, tandis que le MCT montre comment un client passe une commande étape par étape.

Tableau récapitulatif

Modèle	Objectif principal	Niveau d’abstraction	Exemple d’application
MCD	Définir les données et leurs relations	Conceptuel (indépendant)	Identifier les entités "Client" et "Commande"
MLD	Structurer les données pour un SGBD	Logique (dépendant du SGBD)	Organisation en tables et clés étrangères
MPD	Implémenter les données sur un SGBD	Physique (implémentation)	Création de tables avec types de données spécifiques
MCT	Décrire les processus liés aux données	Conceptuel et fonctionnel	Détailler "un client passe une commande"

Applications et bénéfices

Les MCD sont utilisés en marketing pour :

📋 Application du MCD	🌟 Bénéfice clé	💡 Exemple concret
📊 Définir les segments de clientèle	🎯 Ciblage plus fin et pertinent	Utilisation d’un MCD pour segmenter selon Récence, Fréquence, Montant (RFM)
🎯 Cibler des campagnes marketing personnalisées	💰 Augmentation du taux de conversion	Génération de listes dynamiques pour emailings via SQL basé sur le MCD
🔍 Améliorer la qualité des données clients	✅ Cohérence et fiabilité des analyses	Normalisation des entités “Client” et “Adresse” pour éviter les doublons
🚀 Optimiser les stratégies marketing	📈 Décisions basées sur des données structurées	Création d’un tableau de bord Power BI alimenté par un schéma MCD clair

En suivant ce plan, les nouvelles sections seront intégrées de manière fluide et cohérente avec le reste de l’article, tout en apportant des informations nouvelles et pertinentes pour le lecteur.

Conclusion

Le MCD crée un plan visuel de votre projet informatique. Il montre comment les différentes parties se connectent entre elles. Par exemple, dans une bibliothèque : les livres, les lecteurs et les emprunts. Simple et clair, il facilite la création d'applications qui fonctionnent.

Comment créer un MCD qui fonctionne : Guide Pratique

1. Comprendre les besoins du projet

De l'idée au MCD : le processus d'analyse

Avant de dessiner quoi que ce soit, prenons le temps de comprendre ce qu'on va construire.

Première étape super importante : parler avec tout le monde ! Les utilisateurs finaux, les chefs de projet, les devs... Chacun a sa vision et ses besoins.

Prenons l'exemple d'une bibliothèque :

On a besoin de gérer des livres
De suivre les emprunts
D'avoir une base de lecteurs
De gérer les retards

2. Les Bases : Entités et Attributs

Une fois qu'on sait ce qu'on veut faire, on peut commencer à structurer nos données.

Pour chaque entité importante, on liste ses caractéristiques :

Un livre, c'est :

Un titre
Un ISBN
Un auteur
Un emplacement
Une disponibilité

Comment organiser vos entités efficacement

3. Tisser la toile des relationsC'est là que ça devient intéressant ! On connecte nos entités entre elles.Le secret ? Se poser les bonnes questions :

Un lecteur peut-il emprunter plusieurs livres ?
Un livre peut-il être réservé ?
Comment gérer les retours ?

La réponse à ces questions définit nos cardinalités et nos relations.

4. Choisir son outil

Maintenant qu'on sait ce qu'on veut faire, il faut choisir le bon outil pour le faire.

Comparatif des principaux outils de modélisation

Les incontournables :

Lucidchart pour sa simplicité
DBDesigner pour sa puissance
MySQL Workbench pour son intégration

5. Tester et validerLa dernière étape, mais pas la moindre : faire valider notre travail.Organisez une réunion avec toutes les équipes pour :

Présenter le modèle
Récolter les retours
Ajuster si nécessaire
Valider la version finale

Et n'oubliez pas : un bon MCD évolue avec le projet. Ne le considérez jamais comme totalement figé, mais plutôt comme un document vivant qui s'adapte aux besoins.

Exemples pratiques de modélisation conceptuelle

Les exemples pratiques sont essentiels pour comprendre comment le modèle conceptuel de données (MCD) peut être appliqué à des scénarios concrets.

Voici deux cas d’utilisation courants pour illustrer la puissance du MCD.

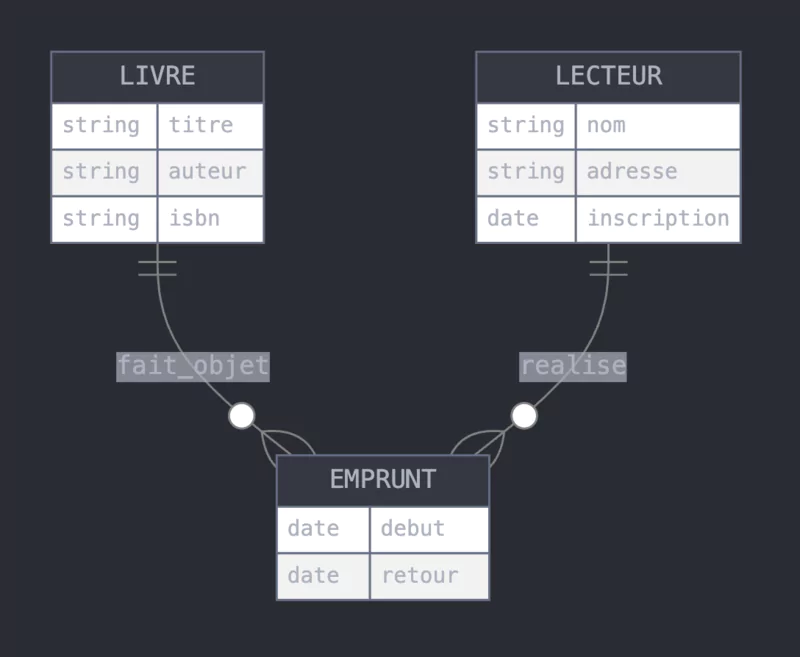

Exemple 1 : Gestion d’une bibliothèque

Contexte : Une bibliothèque souhaite gérer ses collections de livres, ses lecteurs et le suivi des emprunts.
Entités principales :
- Livre : inclut des attributs tels que "Titre", "Auteur", "ISBN".
- Lecteur : inclut des attributs tels que "Nom", "Adresse", "Date d’inscription".
- Emprunt : inclut des attributs tels que "Date d’emprunt", "Date de retour".
Relations :
- Un lecteur peut emprunter plusieurs livres, mais un emprunt spécifique est toujours lié à un seul livre.
- Diagramme ERD suggéré : représente les entités avec leurs relations et cardinalités (1:N entre Lecteur et Emprunt, 1:1 entre Emprunt et Livre).

Exemple 2 : Système de gestion client (CRM)

Contexte : Une entreprise souhaite gérer ses prospects, clients et commandes.
Entités principales :
- Client : inclut des attributs tels que "Nom", "Email", "Statut" (actif ou inactif).
- Prospect : inclut des attributs tels que "Source", "Date de contact initial".
- Commande : inclut des attributs tels que "Montant", "Date de commande".
Relations :
- Un prospect peut devenir un client.
- Un client peut passer plusieurs commandes, mais une commande est liée à un seul client.
- Diagramme ERD suggéré : montre les entités et la transition de prospect à client, avec des relations 1:N entre Client et Commande.

Ces exemples montrent comment le MCD peut simplifier la gestion des données, faciliter la communication entre les équipes, et poser les bases pour des analyses plus approfondies. La visualisation avec des diagrammes ERD renforce la compréhension et l’identification des liens critiques entre les données.

Conclusion finale

Le modèle conceptuel de données (MCD) est bien plus qu’un simple outil de modélisation. En posant les bases d’une gestion rigoureuse et structurée des données, il s’impose comme un levier stratégique dans la réussite des projets informatiques. Sa capacité à traduire les besoins métiers en une représentation claire et visuelle, tout en alignant les objectifs des parties prenantes, en fait un élément essentiel de tout projet de système d’information.

Grâce à ses principes fondamentaux, le MCD permet d’anticiper les erreurs, d’améliorer la communication et de poser les fondations d’une architecture évolutive. Que ce soit pour gérer une bibliothèque, un système CRM ou tout autre projet, il offre une méthodologie éprouvée qui garantit une cohérence et une meilleure efficacité.

FAQ

Qu’est-ce qu’un modèle conceptuel des données et sa définition ?

Un modèle conceptuel est une représentation abstraite des données d’un système, définissant les entités, relations et structures sans détails techniques. Il pose les bases d’une base de données.

Comment un modèle conceptuel aide-t-il une entreprise ?

Il structure les informations de manière claire, facilitant la conception d’une base de données adaptée aux besoins de l’organisation, améliorant la gestion des données.

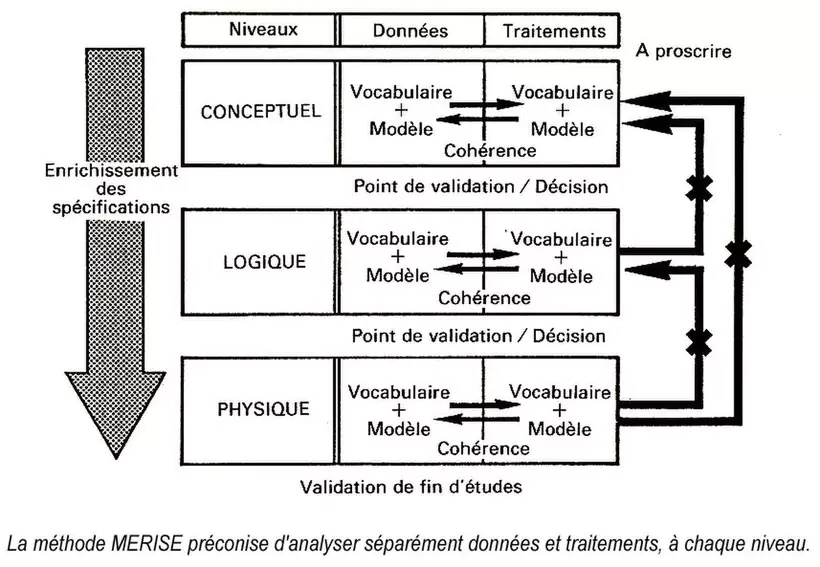

Quelle est la place d’un modèle conceptuel dans la méthode Merise ?

Dans Merise, le modèle conceptuel est la première étape, suivie du modèle logique et physique, offrant une solution cohérente pour la modélisation.

Comment créer un schéma à partir d’un modèle conceptuel ?

Tracez des lignes entre entités (rectangles) avec des relations (associations) et ajoutez des attributs (ovales), en respectant les cardinalités au niveau conceptuel.

Quels types de modèles de données existent ?

Il y a le modèle conceptuel (haut niveau), le modèle logique (structure intermédiaire), et le modèle physique (spécifications techniques) pour différents contextes.

Comment gérer les relations dans un modèle conceptuel ?

Définissez les relations entre entités (ex. : un Client a N Commandes) avec des cardinalités, en lien avec l’activité de l’entreprise.

Quel outil est idéal pour concevoir un modèle conceptuel ?

Lucidchart ou Draw.io sont parfaits, offrant des fonctionnalités simples pour dessiner un schéma sans complexité.

Comment valider la valeur d’un modèle conceptuel dans un domaine spécifique ?

Testez-le avec des détails comme un numéro de téléphone ou un compte, en vérifiant sa cohérence dans le contexte de votre système.

Quelle est la manière de passer d’un modèle conceptuel à une base de données ?

Transformez les entités et relations en tables (modèle logique), puis ajoutez des spécifications physiques pour la mise en place.

Comment un modèle conceptuel améliore-t-il un cours sur les bases de données ?

Il offre une vision claire des données, aidant les étudiants à comprendre la conception et la structure d’un système en cours.
