Architecture de l’IPTV 📺
L’architecture IPTV est conçue pour diffuser des contenus vidéo (live, VOD, time-shifting) sur un réseau IP géré, avec une qualité de service (QoS) contrôlée. Contrairement à l’OTT pur, elle repose sur un réseau maîtrisé de bout en bout.
Avec l’évolution des technologies (fibre, cloud, codecs avancés, 5G), l’architecture classique à quatre niveaux a été largement modernisée et virtualisée. Voici une présentation claire, complète et à jour.

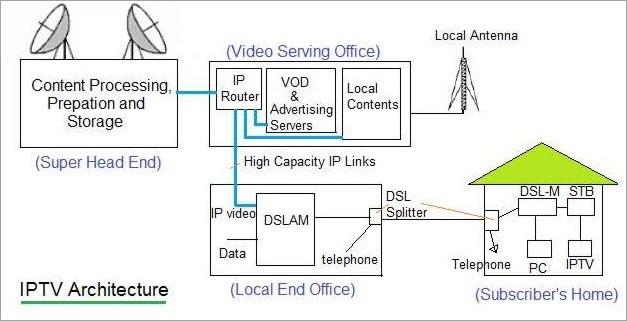

1️⃣ Composants classiques de l’architecture IPTV
.webp)
Super Hequatreadend (SHE) ou Tête de réseau nationale
C’est le point d’entrée principal du contenu.
Fonctions principales :
- Réception des flux nationaux et internationaux (satellite, fibre, contribution IP).
- Encodage / transcodage (H.264, HEVC/H.265, AV1, VVC).
- Packaging (MPEG-TS, HLS, DASH, CMAF).
- Attribution des adresses multicast pour les chaînes live.
- Application des systèmes de sécurité : CAS (Conditional Access System) et DRM.
- Insertion de publicités nationales et gestion des métadonnées (EPG).
Dans les architectures modernes, une grande partie de ces fonctions est virtualisée dans le cloud (AWS Elemental, Harmonic VOS, etc.).
Video Hub Office (VHO) ou Bureau de service vidéo régional
Niveau intermédiaire qui localise et personnalise le service.
Rôles clés :
- Stockage et diffusion du contenu local et régional.
- Gestion des serveurs VOD et catch-up TV.
- Insertion publicitaire locale et ciblée.
- Réplication du contenu pour réduire la charge sur le Super Headend.
- Gestion des droits et du middleware régional.
Réseau d’accès / Bureau d’extrémité local
C’est l’interface entre le cœur de réseau et les abonnés.
Historiquement centré sur le DSLAM (cuivre/DSL), ce niveau a massivement évolué :
- Fibre (FTTH) : OLT (Optical Line Terminal) + ONT chez l’abonné (GPON, XGS-PON).
- Câble : CMTS / CCAP (DOCSIS 3.1/4.0).
- Fixed Wireless / 5G FWA.
- Cuivre restant : DSLAM VDSL2/G.fast (en déclin).
Ce niveau agrège internet, téléphonie (VoIP) et vidéo, et applique les politiques de QoS (priorisation du trafic IPTV).
Domicile de l’abonné (Customer Premises)
Équipements côté utilisateur :
- ONT / modem fibre ou routeur.
- Set-Top Box (STB) : décodeur dédié (Android TV, Linux, etc.).
- Smart TV, sticks (Fire TV, Chromecast), smartphones, tablettes et applications web (multi-écrans).
Le STB (ou l’application) décode le flux, gère l’interface utilisateur, le contrôle parental, le Cloud PVR et les interactions (voix, recommandations).
2️⃣ Architecture moderne (2025-2026) : approche en couches
Les opérateurs passent de plus en plus à une architecture en quatre piliers :
- Headend (encodage, packaging, ad insertion)
- Middleware (authentification, EPG, billing, DRM, personnalisation IA, recommandations)
- Réseau de livraison (cœur IP + multi-CDN + multicast/unicast)
- Terminaux (STB, apps, Smart TV)
Les headends deviennent cloud-native et virtualisés, ce qui apporte scalabilité, réduction des coûts et déploiement rapide de nouveaux services.
3️⃣ Modèles d’architecture
4️⃣ Bande passante requise
Les besoins ont fortement diminué grâce aux codecs modernes (HEVC et AV1) :
- SD : 1,5 – 3 Mbps
- HD 1080p (H.264) : 5 – 8 Mbps
- HD 1080p (HEVC) : 2,5 – 5 Mbps
- 4K UHD (HEVC) : 15 – 25 Mbps
- 4K UHD (AV1) : 10 – 18 Mbps (selon qualité et complexité du contenu)
Un foyer multi-écrans (2-3 flux simultanés en 4K) nécessite donc facilement 50 à 100 Mbps de débit descendant garanti, d’où l’importance de la fibre et des politiques QoS strictes.
5️⃣ Points clés de sécurité et de performance
- Multicast pour les chaînes live (très efficace en bande passante).
- Unicast pour la VOD, le time-shifting et le multi-écrans.
- CAS + DRM + watermarking forensique pour lutter contre le piratage.
- Middleware intelligent avec IA pour la personnalisation et la détection d’anomalies réseau.
Cette architecture évoluée permet à l’IPTV de rester compétitive face à l’OTT en offrant une qualité de service supérieure, une faible latence et une expérience multi-appareils fluide, tout en s’adaptant aux réseaux fibre et 5G de 2026.
Protocoles utilisés dans la télévision par IP 🛜

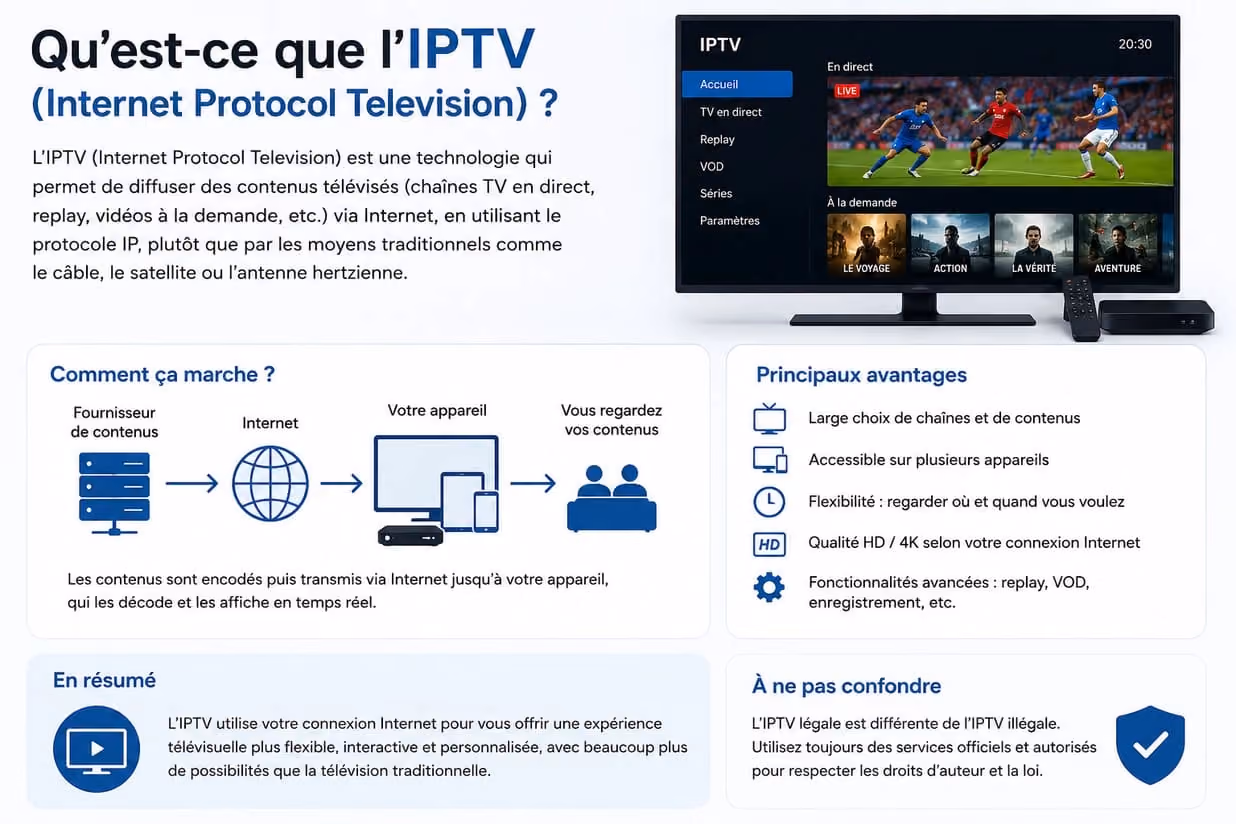

Fonctionnement de base de l'IPTV
L'IPTV repose sur une technologie complexe qui permet de diffuser à la fois des services de vidéo à la demande (VoD) en monodiffusion et de télévision en direct en multidiffusion. Cette technologie s'appuie sur des réseaux IP à large bande, qu'ils soient fixes ou sans fil, pour transmettre le contenu à divers appareils.
La compression du contenu joue un rôle crucial dans l'efficacité de l'IPTV. Les vidéos sont compressées à l'aide de codecs comme H.263 ou H.264, tandis que l'audio utilise des codecs basés sur MDCT. Une fois compressé, le contenu est encapsulé dans des flux de transport MPEG ou des paquets RTP pour la diffusion.
Principaux protocoles de l'IPTV
L'IPTV utilise plusieurs protocoles spécialisés pour assurer une diffusion efficace et fiable :
- IGMP (Internet Group Management Protocol) : Ce protocole est essentiel pour le streaming vidéo et le changement de chaînes en direct. Il permet aux utilisateurs de rejoindre ou quitter rapidement des groupes de diffusion multicast.
- PIM (Protocol-Independent Multicast) : Utilisé pour le routage, PIM assure que les chaînes de télévision atteignent efficacement leur destination finale.
- RTP (Real-time Transport Protocol) : Ce protocole, généralement utilisé via UDP, est crucial pour la vidéo à la demande. Il permet une transmission en temps réel du contenu.
Pour les diffusions en direct basées sur le web, une combinaison de RTP via TCP ou UDP est utilisée, avec RTSP (Real Time Streaming Protocol) sur TCP pour la configuration et le contrôle.
Le protocole UPnP AV via HTTP est employé pour le contenu local et certaines applications interactives, offrant une flexibilité supplémentaire dans l'utilisation de l'IPTV.
L'émergence de l'IPTV hybride
Face à la demande croissante de contenus en ligne, l'IPTV hybride est apparue comme une solution innovante. Elle combine les services de télévision traditionnels avec la vidéo à la demande basée sur IP.
Les décodeurs hybrides sont au cœur de cette technologie. Ils fusionnent le contenu provenant de sources diverses, permettant aux utilisateurs d'accéder à une gamme élargie de services sans infrastructure supplémentaire.
Cette approche offre plusieurs avantages :
- Accès à des services avancés (replay TV, jeux en ligne, e-commerce)
- Flexibilité pour les opérateurs dans la gestion des services
- Expérience utilisateur enrichie sans complexité accrue
L'IPTV hybride représente ainsi une évolution majeure, répondant aux besoins changeants des consommateurs tout en offrant de nouvelles opportunités aux fournisseurs de services.

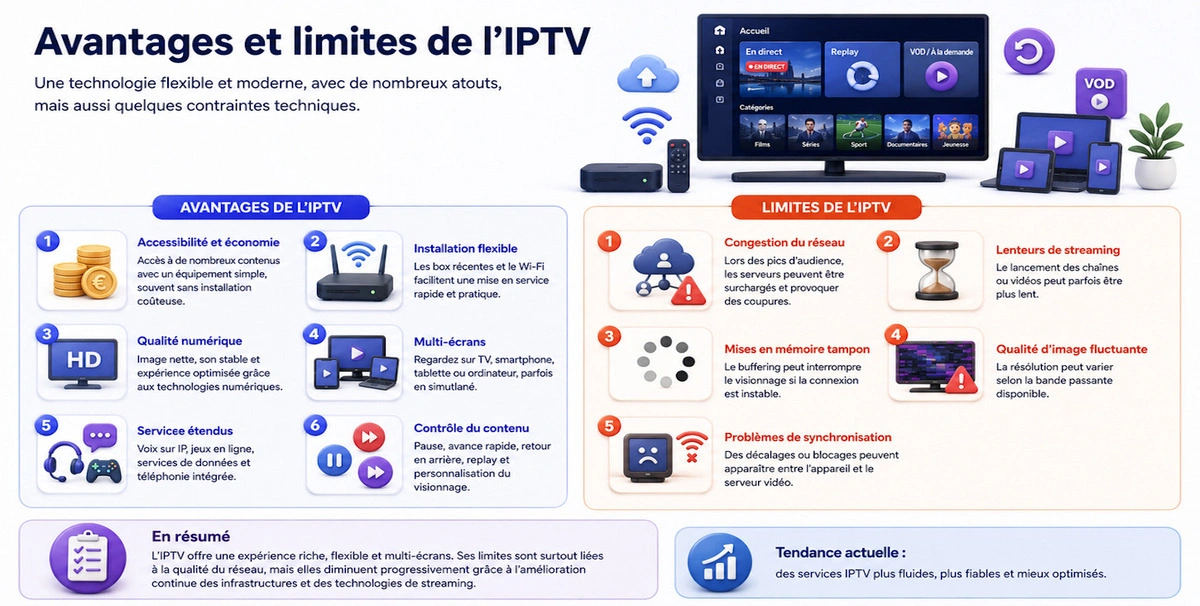

Avantages ✅ et Limites ❌
Avantages de l'IPTV
L'IPTV révolutionne notre façon de consommer le contenu télévisuel, offrant de nombreux avantages qui séduisent un public de plus en plus large.
Accessibilité et économie sont au cœur de l'offre IPTV. Avec un simple décodeur, les utilisateurs peuvent accéder à une multitude de contenus sans investissement coûteux. Les versions récentes permettent même une connexion via Wi-Fi, rendant l'installation encore plus simple et flexible.
La qualité numérique de l'IPTV garantit une expérience visuelle optimale, tirant parti des dernières technologies pour offrir une qualité de service supérieure. Cette technologie permet également un visionnage multi-écrans, offrant la possibilité de regarder différents programmes simultanément sur divers appareils.
Au-delà de la simple diffusion vidéo, l'IPTV propose une gamme de services étendus :
- Voix sur IP
- Jeux en ligne
- Services de données
- Téléphonie intégrée
Le contrôle du contenu est un atout majeur de l'IPTV. Les utilisateurs peuvent aisément éviter les publicités et personnaliser leur expérience de visionnage grâce à des fonctionnalités avancées comme l'avance rapide, le retour en arrière, et la pause.
Limites de l'IPTV
Malgré ses nombreux avantages, l'IPTV n'est pas exempte de défis techniques qui peuvent parfois affecter l'expérience utilisateur.
La congestion du réseau reste un problème potentiel. Lors de pics d'audience, notamment pour des événements populaires en direct, les serveurs peuvent être surchargés, entraînant des interruptions de service pour certains utilisateurs. Ce phénomène peut se traduire par des messages d'erreur ou des temps de chargement prolongés.
Les problèmes de streaming constituent une autre limitation. Certaines chaînes peuvent souffrir de :
- Lenteurs dans la diffusion
- Mises en mémoire tampon fréquentes
- Qualité d'image fluctuante
Ces désagréments, s'ils se produisent régulièrement, peuvent significativement nuire à l'expérience de visionnage et frustrer les utilisateurs.
La synchronisation entre l'équipement de l'utilisateur et les serveurs vidéo peut également poser problème, causant parfois des blocages ou des décalages dans la diffusion du contenu.
Il est important de noter que ces limitations tendent à s'atténuer avec l'amélioration continue des infrastructures réseau et des technologies de streaming. Les fournisseurs de services IPTV investissent constamment dans l'optimisation de leurs systèmes pour offrir une expérience de plus en plus fluide et fiable.
Conclusion 📑
Dans ce tutoriel, nous avons appris différents aspects de l'IPTV qui est l'une des tendances les plus émergentes de l'industrie de la communication et du divertissement de nos jours.
Lecture suggérée : Meilleurs services IPTV pour l'Amazon FireStick
Nous avons également exploré l'architecture et le mode de fonctionnement des différents composants de l'IPTV, ainsi que leurs avantages et leurs limites.
